VLAN,VTP & DHCP
PENDAHULUAN
Assalamualaikum wr.wb
Terimakasih telah mau berkunjung lagi di blog saya ....di pertemuan kali ini kita akan melakukan konfigurasi VLAN.VTP & DHCP yuk simak...........>_<
Pengertian
VLAN (Virtual Local Area Network) berada dalam port fisik, didalamnya ada 4000+ VLAN, juga dengan menggunakan VLAN kita bisa membuat kelompok pada port di Switch.
VTP (Virtual Trunking Protokol) adalah protokol yang bertugas menyebarkan konfigurasi VLAN melalui port trunk.
DHCP (Dynamic Host Configuration Protokol) adalah protokol yang berbasis arsitektur client/server yang dipakai untuk memudahkan pengalokasian alamat IP dalam satu jaringan.
Latar Belakang Masalah
Karena belum konfigurasi VLAN, VTP, DHCP
MAKSUD DAN TUJUAN
Agar tahu dan bisa mempraktekan konfigurasi VLAN, VTP, DHCP
Agar bisa konfigurasi VLAN, VTP, DHCP di perangkat Cisco
BATASAN DAN RUANG LINGKUP PEKERJAAN
Workbook CCNA materi VLAN, VTP, DHCP
TARGET DAN HASIL YANG DIHARAPKAN
Bisa konfigurasi VLAN, VTP, DHCP dengan lancar
METODE PELAKSANAAN
Membaca
Praktek
Bertanya pada Bang Ferdi selaku mentor saya
ALAT DAN BAHAN
Laptop
Workbook CCNA Best Path Network (BPN)
TARGET WAKTU
(18.00-21.00)Di luar jam kerja
TAHAPAN PELAKSANAN

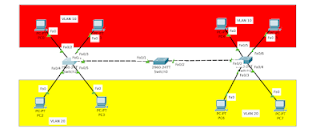

Buat Topologi seperti gambar
Buat vlan 10,20 di switch tengah
SW-Server(config)#vlan 10
SW-Server(config-vlan)#name IT
SW-Server(config-vlan)#vlan 20
SW-Server(config-vlan)#name PROG
SW-Server(config-vlan)#exi
Buat VTP
SW-Server(config)#vtp mode server
Device mode already VTP SERVER.
SW-Server(config)#vtp domain blctelkom.com
Changing VTP domain name from NULL to blctelkom.com
SW-Server(config)#vtp ver 2
VTP mode already in V2.
SW-Server(config)#vtp pas cisco
Setting device VLAN database password to cisco
Seting interface
SW-Server(config)#int ra fa0/1-2
SW-Server(config-if-range)#sw mo tr
SW-Server(config-if-range)#
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to down
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/2, changed state to down
%LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/2, changed state to up
SW-Server(config-if-range)#exit
SW-Server(config)#do wr
Building configuration...
[OK]
SW-Server(config)#
ganti ke switch yang kiri
Switch(config)#vtp version 2
VTP mode already in V2.
Switch(config)#vtp pas cisco
Setting device VLAN database password to cisco
Switch(config)#vtp domain blctelkom.com
Changing VTP domain name from NULL to blctelkom.com
Switch(config)#vtp mod cl
Setting device to VTP CLIENT mode.
Switch(config)#do sh vlan
VLAN Name Status Ports
---- -------------------------------- --------- -------------------------------
1 default active Fa0/2, Fa0/3, Fa0/4, Fa0/5
Fa0/6, Fa0/7, Fa0/8, Fa0/9
Fa0/10, Fa0/11, Fa0/12, Fa0/13
Fa0/14, Fa0/15, Fa0/16, Fa0/17
Fa0/18, Fa0/19, Fa0/20, Fa0/21
Fa0/22, Fa0/23, Fa0/24, Gig0/1
Gig0/2
10 IT active
20 PROG active
1002 fddi-default active
1003 token-ring-default active
1004 fddinet-default active
1005 trnet-default active
Switch(config)#
Switch(config)#int ra fa0/2-3
Switch(config-if-range)#sw mo ac
Switch(config-if-range)#sw ac vlan 10
Switch(config-if-range)#int ra fa0/4-5
Switch(config-if-range)#sw mo ac
Switch(config-if-range)#sw ac vlan 20
Switch(config-if-range)#exit
Switch(config)#int fa0/1
Switch(config-if)#sw mo tr
Switch(config)#do wr
Building configuration...
[OK]
SW-Server(config)#
buat konfigurasi sama pada switch kanan dengan switch kiri agar antar vlan bisa berkomunikasi kasih router di atas switch tengan/server seperti di gambar :
RT-CORE(config)#int g0/0/0
RT-CORE(config-if)#no shutdown
RT-CORE(config-if)#
%LINK-5-CHANGED: Interface GigabitEthernet0/0/0, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface GigabitEthernet0/0/0, changed state to up
#Buat subinterface
RT-CORE(config-if)#int g0/0/0.10
RT-CORE(config-subif)#
%LINK-5-CHANGED: Interface GigabitEthernet0/0/0.10, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface GigabitEthernet0/0/0.10, changed state to up
RT-CORE(config-subif)#encapsulation dot1Q 10
RT-CORE(config-subif)#ip address 192.168.10.1 255.255.255.0
RT-CORE(config-subif)#exi
RT-CORE(config)#int g0/0/0.20
RT-CORE(config-subif)#
%LINK-5-CHANGED: Interface GigabitEthernet0/0/0.20, changed state to up
%LINEPROTO-5-UPDOWN: Line protocol on Interface GigabitEthernet0/0/0.20, changed state to up
RT-CORE(config-subif)#encapsulation dot1Q 20
RT-CORE(config-subif)#ip address 192.168.20.1 255.255.255.0
RT-CORE(config-subif)#exi
#Buat DHCP Pool
RT-CORE(config)#ip dhcp pool vlan10
RT-CORE(dhcp-config)#default-router 192.168.10.1
RT-CORE(dhcp-config)#network 192.168.10.0 255.255.255.0
RT-CORE(dhcp-config)#exi
RT-CORE(config)#ip dhcp pool vlan20
RT-CORE(dhcp-config)#default-router 192.168.20.1
RT-CORE(dhcp-config)#network 192.168.20.0 255.255.255.0
RT-CORE(dhcp-config)#exi
RT-CORE(config)#do wr
Building configuration...
[OK]
RT-CORE(config)#
TEMUAN MASALAH SERTA PENYELESAIANNYA
Permaslahan: VTP masih sering tidak jalan
Solusi: di buat ulang VTP nya
KESIMPULAN YANG DIDAPAT
Sangat penting untuk mengetahui VLAN, VTP, DHCP karena sangat berperan saat kita setelah melakukan project dan kita sudah mengasih konfigurasi telnet & ssh kita akan bisa mengendalikan jarak jauh jika kita tidak bisa hadir di perusahaan/project tersebut.
REFERENSI
Buku Workbook CCNA Best Path Network (BPN)
